一、水利遥测终端机TY501组成

　　★设备主机 1台(根据用户订货情况包装)

　　★车载天线(SMA阳头) 1根

　　★12VDC/1.5A电源 适配器1个(选配)

　　★RS232三芯线 1条(选配)

　　★接线端子12 PIN 1个、10 PIN 1个

　　★保修卡

　　★合格证

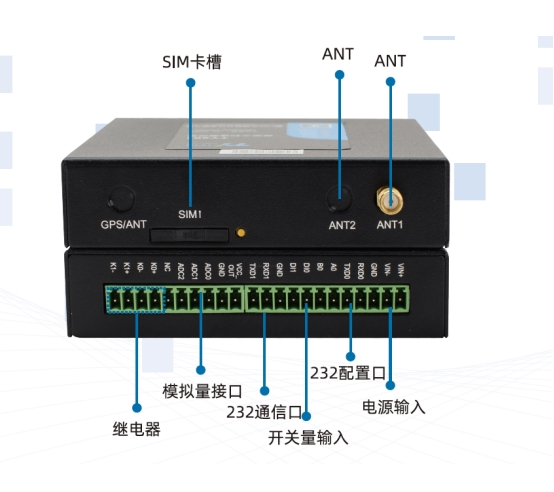

　　二、接口说明

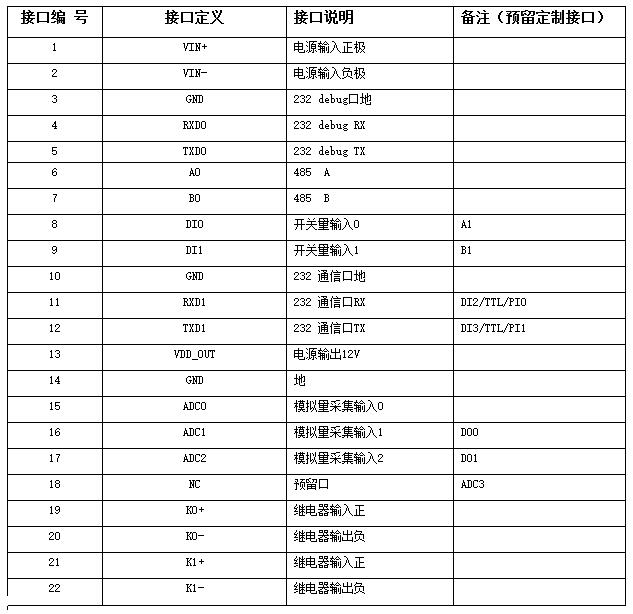

接口定义

　　三、电缆安装：

　　RTU采用工业级端子接口，建议使用的电源线材和数据线材为28-16AWG。

　　选配电源和数据线说明如下：

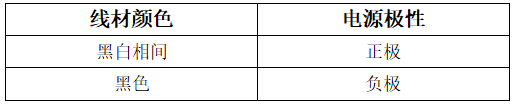

　　电源(输出12VDC/1.5A)：

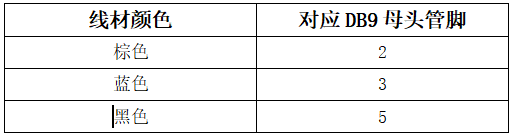

　　RS232线(一端为DB9母头)：

　　具体接线示意图如下：

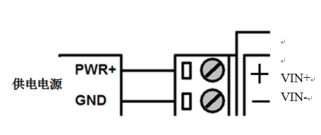

　　设备供电电源接线图:(供电范围5-36VDC，要求功率大于4W，建议使用选配电源)

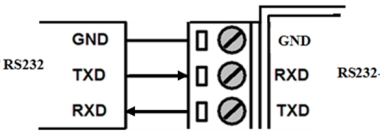

　　设备RS232接口接示意图线图：

　　RS485接口传感器接线图：(如接RS485水位计等。默认波特率9600 bps)

　　开关量输入接线图：(湿接点)

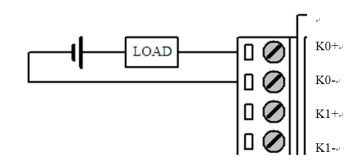

　　继电器输出接线图：(最大切换电压30VDC，最大切换电流1A，最大切换功率30W)

　　4-20mA模拟量输入接线示意图：

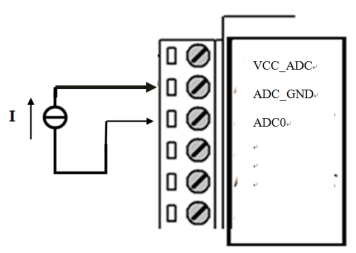

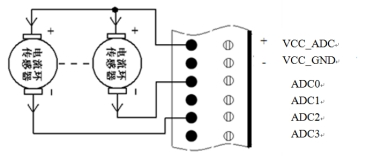

　　两线制电流环传感器接线图：(电流，4-20mA)
